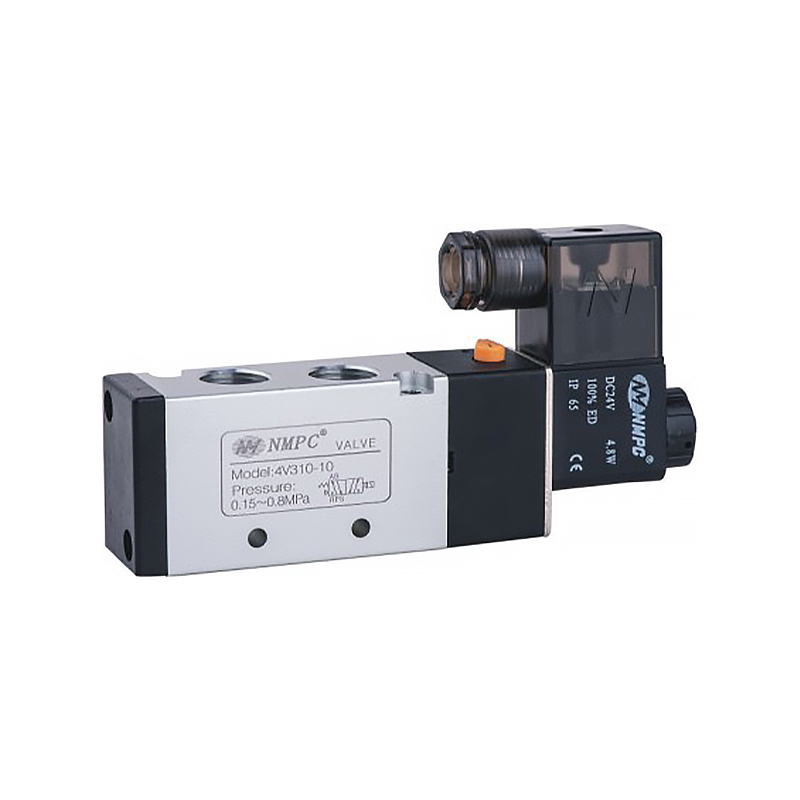

شیر برقی 4V300/4A300/3V300/3A300، شیر پنوماتیک
طبقه بندی:شیرهای کنترل جهت

شیر برقی 4V300/4A300/3V300/3A300، شیر پنوماتیک

ویژگی:

استفاده معمولی از 10 میلیون بار بالاتر از عمر.
مصرف برق کم، پاسخ سریع
می تواند برای مدت طولانی بدون آسیب کار کند

مقاومت اصطکاکی Oil Seal کوچک است، عمر مهر و موم روغن را افزایش می دهد.

شیر برقی 12 ولت DC 4V110-06
1. شیر برقی 5/2 راه
2. ISO9001:2008 و CE تایید شده است
3. کویل ساخته شده توسط دستگاه تمام اتوماتیک

یک نقل قول دریافت کنید
قبلی：شیر برقی 4V400/4A400/3V400/3A400، شیر پنوماتیک

بعد：شیر برقی 4V200/4A200/3V200/3A200، شیر پنوماتیک

کد سفارش

4 ولت  3  10  -  10  ب  -  AC220V  -  دبلیو
➊   ❷  ❸       ❹   ❺          ❻              ❼

سمبل محتوا
➊ مشخصات
4V شیر برقی 5/2(3) راه
4A شیر کنترل پنوماتیک 5/2(3).
3 ولت شیر برقی 3/2 طرفه
3A شیر کنترل پنوماتیک 3/2 طرفه
❷ سلسله
300 سلسله
❸ سیم پیچ و موقعیت
10 تک سر دو حالته
20 حالت دو سر دوبل
30 درجه سانتیگراد دو سر سه. موقعیت نزدیک مرکز
30E مرکز اگزوز دو سر سه موقعیت
30P مرکز فشار دو سر سه موقعیت
❹ اندازه پورت
08 1/4 اینچ
10 3/8 اینچ
❺ شکل لوله اتصال و حالت اولیه
جای خالی نوع اتصال لوله
B

نوع اتصال صفحه 5/2 طرفه
نوع اتصال صفحه 5/3 طرفه
NC نوع بسته معمولی 3/2 راه
نه نوع باز معمولی 3/2 راه
❻ ولتاژ سیم پیچ
DC12V DC24V
AC24V 50Hz/60Hz
AC110V 50Hz/60Hz
AC220V 50Hz/60Hz
AC380V 50Hz/60Hz
❼ سیم کشی
جای خالی بدون پایانه نور
LD قهوه ای با ترمینال روشن
LD1 سفید با ترمینال روشن
W سیم سرب

مشخصات

مدل 4V310-08 4V320-08 4V330C -08 4V330E -08 4V330P-08 4V310-10 4V320-10 4V330C -10 4V330E -10 4V330P-10
تعدادی پاس دو موقعیت پنج طرفه سه موقعیت پنج طرفه دو موقعیت پنج طرفه سه موقعیت پنج راه
منطقه مقطعی Etective 25 میلی‌متر مربع (CV=1.40) 18 میلی‌متر مربع (CV=1.00) 30 میلی‌متر مربع (CV=1.68) 18 میلی‌متر مربع (CV=1.00)
مدل 3V310-08 3V320-08 3A310-08 3A320-08 3V310-10 3V320-10 3A310-10 3A320-10
پاس شماره 01 دو حالت سه طرفه دو حالت سه طرفه
منطقه مقطعی انتخابی 25mm² (CV=1.40) 30 میلی‌متر مربع (CV=1.68)
اندازه پورت ورودی هوا=خروجی هوا=اگزوز=G1/4* ورودی هوا=خروجی هوا=G3/8* اگزوز=G1/4*
محیط کار هوای فیلتر شده 40 میکرون
حالت اکشن به صورت داخلی پلات فعال می شود
استفاده از فشار 0.15 × 0.8 مگا پاسکال
حداکثر فشار اثبات 1.2 مگا پاسکال
دمای کاری -5-50 درجه سانتیگراد
محدوده ولتاژ ✟10% از ولتاژ نامی
مصرف برق AC: 5.5VA DC: 4.8W
کلاس عایق و حفاظت کلاس F. IP65
فرم اتصال نوع خط یا نوع پایانه
بالاترین فرکانس عمل 5 چرخه / ثانیه
کوتاه ترین زمان تحریک 0.05 ثانیه

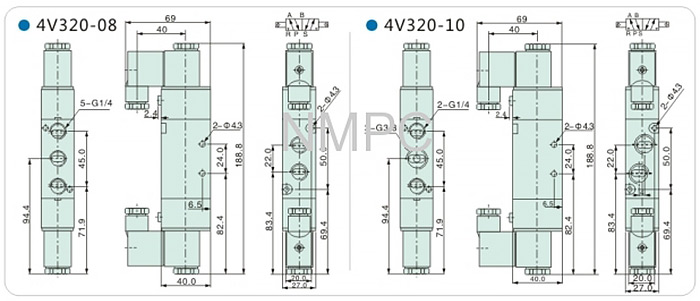

طراحی ابعاد کلی (میلی متر)
